| Interfejsy | |
|

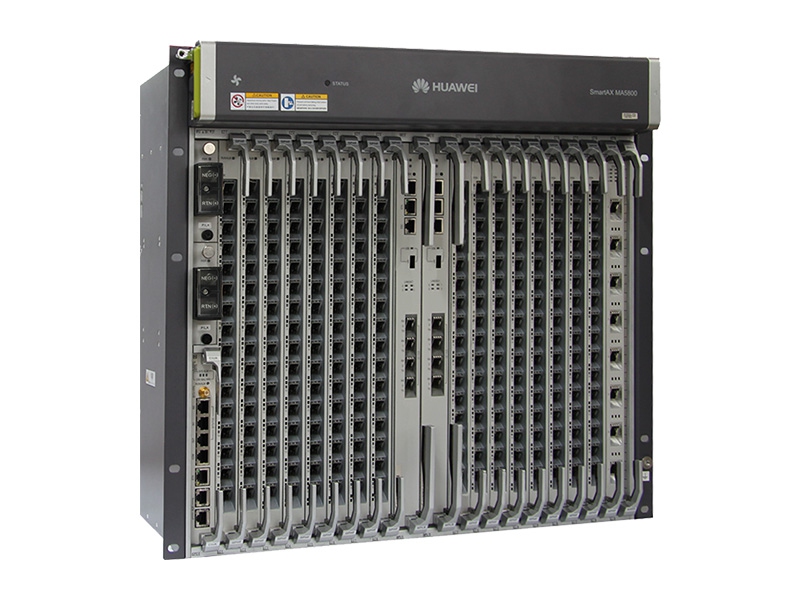

| MA5800-X17 (ETSI): |
- 17 slotów dla płyt serwisowych;
- 2 sloty dla płyt kontrolnych;
- 2 sloty dla kart zasilacza DC
|

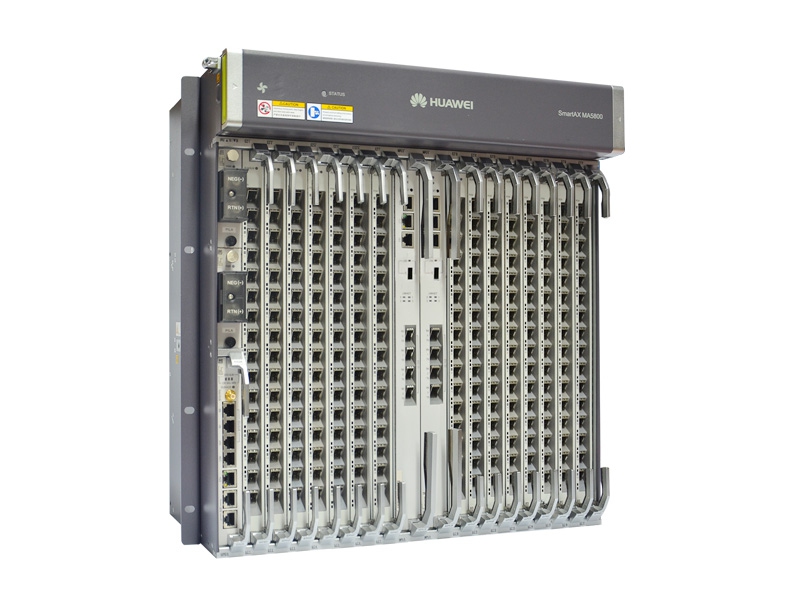

| MA5800-X15 (IEC): |
- 16 slotów dla płyt serwisowych;
- 2 sloty dla płyt kontrolnych;
- 2 sloty dla kart zasilacza DC
|

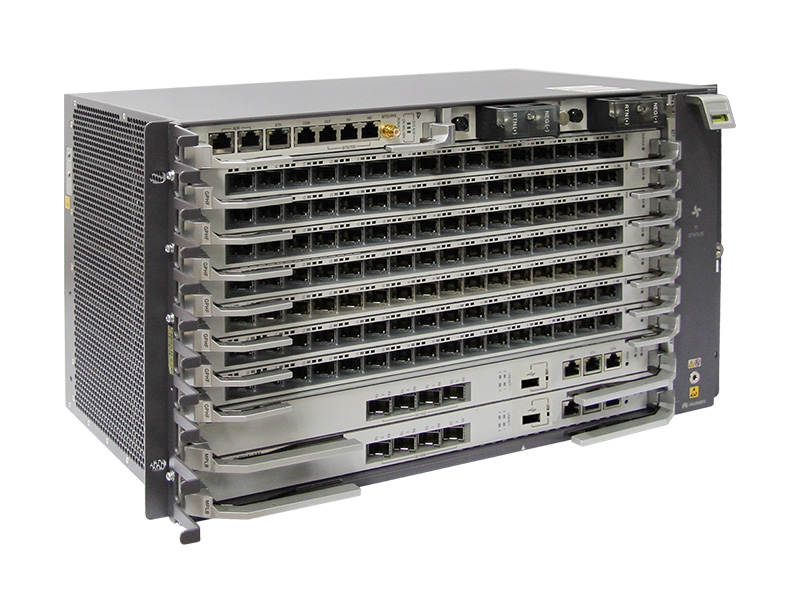

| MA5800-X7: |
- 7 slotów dla płyt serwisowych;
- 2 sloty dla płyt kontrolnych;
- 2 sloty dla kart zasilacza DC
|

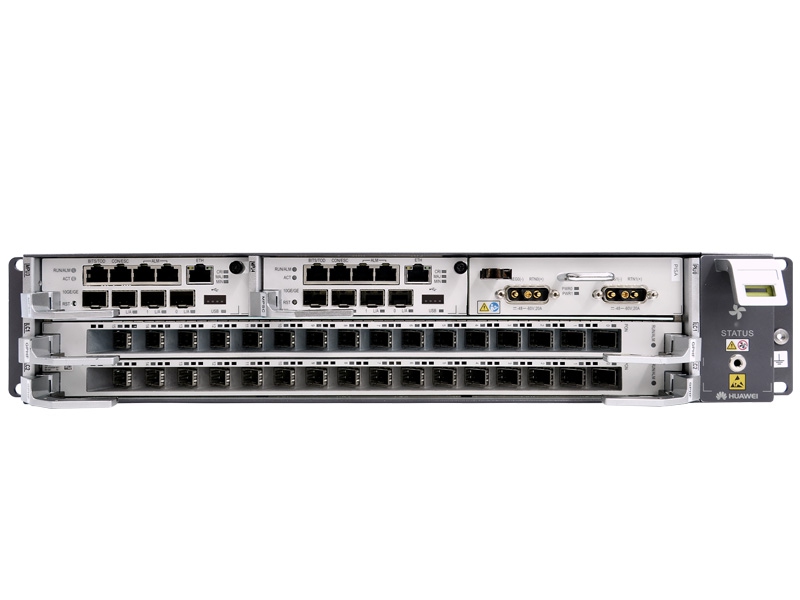

| MA5800-X2: |
- 2 sloty dla płyt serwisowych;
- 2 sloty dla płyt kontrolnych;
- 1 slot dla kart zasilacza (2 wejścia AC / DC)
|
|
| Wydajność | |
| Przepustowość |
| MA5800-X17: |
7Tb/s |
| MA5800-X15: |
7Tb/s |
| MA5800-X7: |
7Tb/s |
| MA5800-X2 |
480Gbit/s |
|
| Maksymalna liczba portów PON | |
| Maksymalna liczba portów GPON |
| MA5800-X17: |
272 |
| MA5800-X15: |
240 |
| MA5800-X7: |
117 |
| MA5800-X2 |
32 |
|
| Maksymalna liczba portów 10G PON |
| MA5800-X17: |
136 |
| MA5800-X15: |
120 |
| MA5800-X7: |
56 |
| MA5800-X2 |
16 |
|
| Warstwa 2 Cechy | |
| VLAN | IEEE 802.1Q: 4094; QinQ; VLAN Translation |
| Tablica adresów MAC |
| Maksymalna pojemność: |
262 143 |
|
| Przełączanie w warstwie 2 | STP/RSTP/MSTP; ERPS (G.8032) |
| Multicast | |
|
| IGMP snooping: |
v2/v3 |
| Grupy IGMP: |
8 192 |
| Multicast VLAN (MVR): |
Obsługiwane |
| Routing multicastowy: |
PIM-SSM |
|
| Warstwa 3 Cechy | |
| Tablica ARP | 65 536 wpisów
|
| Tablica trasowania |
| IPv4: |
65 536 tras |
| IPv6: |
16 384 tras |
|
| Routing IP | Routing statyczny; RIPv1/2; OSPFv2; IS-IS; BGP |
| MPLS / VPN | |
| Obsługiwane. MPLS LDP, VPLS, PWE3 |
| Bezpieczeństwo | |
|
| ACL IPv4: |
65 535 Ingress + Egress |
| ACL IPv6: |
65 535 Ingress + Egress |
|
|
| Lokalne AAA: |
Obsługiwane |
| RADIUS, TACACS+: |
Obsługiwane |
| Serwer DHCP: |
Nie obsługiwane |
| DHCP Relay option82: |
Obsługiwane |
| DHCP Snooping: |
Obsługiwane |
| Loop detection: |
Obsługiwane |
| IP Source Guard: |
Obsługiwane |
| Broadcast, multicast, unknown unicast suppression: |
Obsługiwane |
|
| Funkcja QoS (Quality of Service) | |
|
| Kolejki priorytetowe: |
8
|
| Polityki przepustowości: |
Obsługiwane
|
| Oznaczanie pakietów: |
przez 802.1p, DSCP
|
|
| IPv6 | |
| Routing statyczny; ICMPv6; IPv6 Neighbor Discovery; RIPng; OSPFv3; IS-IS IPv6 |
| Funkcje zarządzania | |
| Telnet; SSH; LLDP; SNMP v1/v2/v3; Syslog; NTP |
| OAM | |
| 802.3ah (EFM); 802.1ag (CFM); Y.1731 |
| Zakresy pracy | |
| Wilgotność | od 5 do 85% (bez kondensacji) |
| Temperatura pracy | od -40 do +65°C |
| Maksymalny pobór mocy | |
|
| MA5800-X17: |
do 1 256W |
| MA5800-X15: |
do 1 156W |
| MA5800-X7: |
do 662W |
| MA5800-X2: |
do 299,5W |
|
| Wymiary (W x S x G) | |
|
| MA5800-X17 (łącznie z uchwytami montażowymi): |
486 (11U) x 535 x 268,7 mm
|
| MA5800-X15 (łącznie z uchwytami montażowymi): |
486 (11U) x 482,6 x 268,7 mm
|
| MA5800-X7 (łącznie z uchwytami montażowymi): |
263,9 (6U) x 482,6 x 268,7 mm
|
| MA5800-X2 (łącznie z uchwytami montażowymi): |
88,1 (2U) x 482,6 x 268,7 mm
|
|
| Maksymalna waga | |
|
| MA5800-X17: |
45kg |
| MA5800-X15: |
33kg |
| MA5800-X7: |
26kg |
| MA5800-X2: |
9,4kg |
|
| Płyty kompatybilne | |
|
| Numer modelu |
Opis |
| Płyty kontrolne: |
| MPLA |
Płyta kontrolna do MA5800-X17/X15/X7 (4 porty 1/10GbE (SFP/SFP+)) |
| MPLB |
Płyta kontrolna do MA5800-X17/X15/X7 (4 porty 1/10GbE (SFP/SFP+)) |
| MPSC |
Płyta kontrolna do MA5800-X2 (4 porty 1/10GbE (SFP/SFP+)) |
|
|
| Karty sieciowe (uplink) |
| NXED |
Uplink Card for MA5800-X17/X15/X7 (8 portów 1/10GbE (SFP/SFP+)) |
|
|
| Karty wspólnego interfejsu |
| CIUA |
Karta BITS do MA5800-X17/X15/X7 (2 porty BITS (IN) i 1 port BITS (OUT) (Obsługuje sygnały 2MHz / 2Mb/s); 2 porty 1PPS + TOD
|
|
|
| Karty zasilacze |
| PILA |
Karta zasilająca do MA5800-X17/X15/X7 (1 wejście -48VDC) |
| PISA |
Karta zasilająca do MA5800-X2 (2 wejścia -48VDC) |
| PISB |
Karta zasilająca do MA5800-X2 (1 wejście 220VAC i 1 port do podłączenia akumulatora -48VDC) |
|
|
| Płyty GPON |
| GPHF |
Płyta GPON (16 portów GPON. Współczynnik podziału: 1:64 i 1:128) |
| GPSF |
Płyta GPON (16 portów GPON. Współczynnik podziału: 1:64 i 1:128) |
| Płyty 10G PON |
| XGHD |
Płyta 10G PON (8 portów 10G PON. Współczynnik podziału: 1:256) |
| XSED |
Płyta 10G PON (8 portów 10G PON. Współczynnik podziału: 1:256) |
| TWED |
Płyta 10G PON (8 portów 10G PON. Współczynnik podziału: 1:256) |
| CGCD |
Płyta 10G PON (8 portów GPON / 10G PON. Współczynnik podziału: 1:64 lub 1:128 (GPON), 1:256 (10G GPON)) |
|
|
| Płyty serwisowe Ethernet |
| OXHD |
Płyta Ethernet (8 portów 1G/10GbE (SFP/SFP+) |
|
|
| TDM Service Cards |
| EDSH |
Płyta TDM E1 (2 interfejsy o 16 kanałach E1 (typ NE96))
|
|
|
| Płyty serwisowe P2P |
| OGHK |
Płyta P2P. (24 porty 100/1000MbE (SFP) lub 48 portów 100/1000MbE (CFSP)) |
|
|
Płyty serwisowe wideo
|
| CVEC |
Karta przetwarzania usługi wideo. Wymaga konwertera multimedialnego (CMC) do przetwarzania usług DVB (256 wejściowych strumieni transportowych (TS)
|
|
