Huawei serii S9700

Karta katalogowa serii S9700 (eng)

Dostępne do wyceny:

S9703

S9706

S9712

Zapytanie o wycenę
Dane techniczne
Interfejsy
S9703:
  • 3 sloty dla kart serwisowych (LPU);
  • 2 sloty dla kart kontrolnych (MCU)

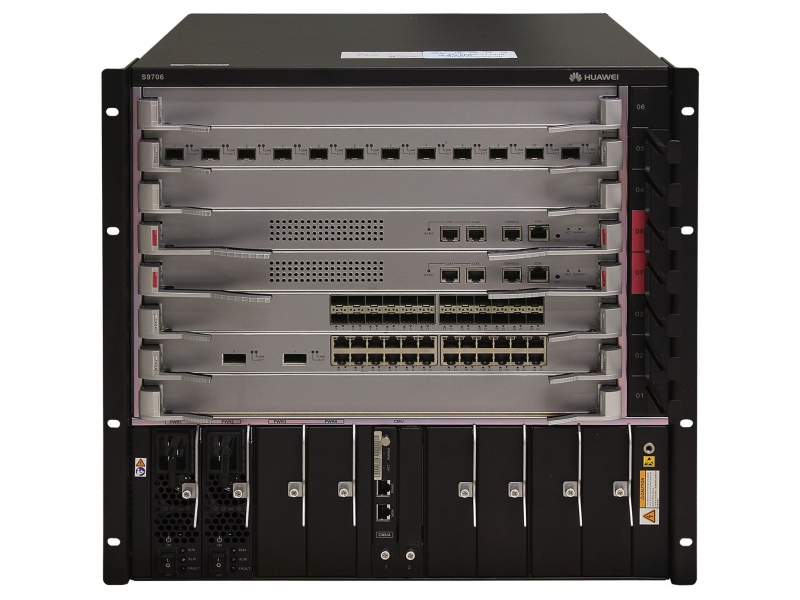

S9706:
  • 6 slotów dla kart serwisowych (LPU);
  • 2 sloty dla kart kontrolnych (SRU)
S9712:
  • 12 slotów dla kart serwisowych (LPU);
  • 2 sloty dla kart kontrolnych (SRU)

Wydajność
Przepustowość
S9703: 2,88 / 5,76 Tbit/s
S9706: 6,72 / 14,72 Tbit/s
S9712: 8,64 / 18,56 Tbit/s
Szybkość przekierowań pakietów
S9703: 2 160 Mp/s
S9706: 2 880 / 5 040 Mp/s
S9712: 3 840 / 6 480 Mp/s
Warstwa 2 Cechy
Tablica adresów MAC
Karty serii ED: 512 000 wpisów
Karty serii EC/BC/FC: 128 000 wpisów
Karta ET1D2X48SEC0: 288 000 wpisów
Karty serii EA/SA/FA: 32 000 wpisów
Karty serii X1E: 1M wpisów

VLAN / VPN

IEEE 802.1Q: 4094.  GVRP; QinQ; VLAN Translation
WLAN
Maksymalne punkty dostępu (AP) obsługiwane przez obudowę:
S9703: 512
S9706 i S9712: 2048
Maksymalne punkty dostępu (AP) obsługiwane przez kartę typu X1E:
Bez aktywacji licencji AP 16
Po aktywacji licencji AP 1024
Przełączanie w warstwie 2

STP/RSTP/MSTP; VBST; RRPP; ERPS (G.8032); Switch Cluster System (CSS)
Multicast
IGMP snooping: v1/v2/v3
Grupy IGMP: 4096
Multicast VLAN (MVR): Obsługiwane
Routing multicastowy: PIM-DM; PIM-SM; PIM-SSM; MSDP
Warstwa 3 Cechy
Tablica ARP
Karty serii EA/EC/BC/ED: 16376 wpisów
Karta EH1D2X48SEC0: 44000 wpisów
Karty serii SA/FA/FC: 8184 wpisów
Karty EH1D2L02QFC0 i EH1D2L08QFC0: 16376 wpisów
Karty serii X1E: 256 000 wpisów
Tablica trasowania
RIB IPv4:
S9712: 1M tras
S9706: 1M tras
S9703: 150 000 tras
RIB IPv6:
S9712: 1M tras
S9706: 1M tras
S9703: 150 000 tras
FIB IPv4:
Karty serii ED: 512 000 tras
Karty serii EC/BC: 128 000  tras
Karta EH1D2X48SEC0: 12 000 tras
Karty serii EA: 16 000 tras
Karty serii SA/FA: 12 000 tras
Karty serii FC: 16 000 tras
Karty serii X1E: 1M tras (S9712 / S9706); 150 000 tras (S9703)
FIB IPv6:
Karty serii ED: 256 000 tras
Karty serii EC/BC: 64 000 tras
Karta EH1D2X48SEC0: 80 000 tras
Karty serii EA: 8000 tras
Karty serii SA/FA: 6000 tras
Karty serii FC: 8000 tras
Karty serii X1E: 512 000 tras (S9712 / S9706); 150 000 tras (S9703)
Routing IP

Routing statyczny, RIPv1/2, OSPFv2, IS-IS, BGP, MBGP; VRRP
MPLS

Obsługiwane (z licencją MPLS). MPLS; LDP; L2VPN; MPLS-TE; L3VPN; VPLS; GRE

(Karty serii SA/X1E nie obsługują MPLS).
Bezpieczeństwo
Lokalne AAA: Obsługiwane
RADIUS, TACACS+: Obsługiwane
Serwer PPPoE: Obsługiwane (z kartą serii X1E)
Serwer DHCP: Obsługiwane
DHCP Relay option82: Obsługiwane
DHCP Snooping: Obsługiwane
Loop detection: Obsługiwane
IP Source Guard: Obsługiwane
Polityki przepustowości: Obsługiwane
Broadcast, multicast, unknown unicast suppression: Obsługiwane

Funkcje zarządzania

Telnet; SSH; Web management; LLDP; sFlow; SNMP v1/v2/v3; RMON; Syslog; NTP
Zakresy pracy
Wilgotność

od 5 do 95% (bez kondensacji)
Temperatura pracy

od 0 do 45°C
Zasilanie
Zasilacz
Zasilacz AC:
Typ: Wymienny
Ilość:
S9703 2
S9706 4
S9712 6
Zakres napięcia wejściowego:

800 W AC PSU; 2200 W AC PSU

od 200 do 240 VAC / od 100 do 120 VAC; 47-63Hz
Zasilacz DC:
Typ: Wymienny
Ilość:
S9703 2
S9706 4
S9712 6
Zakres napięcia wejściowego:
2200 W DC PSU od -48 do -60 VDC
Maksymalny pobór mocy
S9703: 1 100W
S9706: 2 200W
S9712: 4 400W
Głośność

72 dB
Wymiary (W x S x G)
S9703:

175 (4U) x 442 х 489 mm
S9706:

441,7 (10U) x 442 х 489 mm
S9712:

663,95 (15U) x 442 х 489 mm
Maksymalna waga
Pusta obudowa
S9703: 11 kg
S9706: 29 kg
S9712: 37 kg
Obudowa w pełni załadowany
S9703: 25 kg
S9706: 45 kg
S9712: 70 kg
Kompatybilne karty kontrolne
Numer modelu Opis
Karty kontrolne (MPU)
EH1D2SRUC000

Karta kontrolna SRUC do S9706/S9712.

  • 1 slot rozszerzeń dla modułu EH1D2VS08000;
  • 2 porty BITS;
  • 1 port USB;
  • 1 port konsoli (RJ45);
  • 1 port out-of-band management 10/100MbE (RJ45)
EH1D2SRUDC00 / EH1D2SRUDC01

Karta kontrolna SRUD do S9706/S9712.

  • 2 porty BITS;
  • 1 port konsoli (RJ45);
  • 1 port out-of-band management 10/100MbE (RJ45)
EH1D2MCUAC00

Karta kontrolna MCUA do S9703

  • 2 porty BITS;
  • 1 port konsoli (RJ45);
  • 1 port out-of-band management 10/100MbE (RJ45)
Moduły rozszerzeń dla kart kontrolnych
LE0D00CKMA00

Moduł synchronizacji.  Kompatybilny z kartami EH1D2SRUDC00 / EH1D2SRUDC01 lub EH1D2MCUAC00.
EH1D2VS08000 Moduł stosu dla funkcji CSS. 8 portów 10G (SFP+). Kompatybilny z z kartą EH1D2SRUC000
Kompatybilne karty serwisowe
Numer modelu Opis

Karty usług wartości dodanej
LE0D0VAMPA00:

Karta usługi o wartości dodanej dla S9703/S9706/S9712.

Obsługuje VAS: load balancing, NAT, IPSec, NetStream
Karty Open Service Platform Unit
EH1D2PS00P00:

Karta Open Service Platform Unit dla S9703/S9706/S9712.

System operacyjny: VMware. Obsługuje oprogramowanie Intrusion Prevention System (IPS)
Karty serwisowe Next-Generation Firewall (NGFW)
ET1D2FW00S00: Karta NGFW. Obsługuje: Firewall, NAT, VPN. Wydajność płyty: 10G
ET1D2FW00S01: Karta NGFW. Obsługuje: Firewall, NAT, VPN. Wydajność płyty: 20G
ET1D2FW00S02: Karta NGFW. Obsługuje: Firewall, NAT, VPN. Wydajność płyty: 40G
Karty IPS (Intrusion Prevention System)
ET1D2IPS0S00: Karta IPS
Karty  Centralized Monitoring Unit (CMU)
EH1D200CMU00: Karta Centralized Monitoring Unit dla S9706/S9712. Zarządza modułami zasilania i modułami wentylatora.
Karty zarządzania punktami dostępowymi (AP)
ACU2: Karta serwisowa dla S9703/S9706/S9712. Obejmuje kontrolę 128 punktów dostępu
Karty serwisowe
Karty 100MbE
EH1D2F48TEA0:

Karta 100MbE dla S9703/S9706/S9712

  • 48 portów 10/100MbE (RJ45);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2F48TEC0:

Karta 100MbE dla S9703/S9706/S9712

  • 48 portów 10/100MbE (RJ45);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6)
EH1D2F48TFA0:

Karta 100MbE dla S9703/S9706/S9712

  • 48 portów 10/100MbE (RJ45);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 8184;
  • FIB: 12000 (IPv4) / 6 000 (IPv6)

Obsługiwane tylko w wersjach V200R001C00, V200R002C00 i V200R003C00
EH1D2F48SEA0:

Karta 100MbE dla S9703/S9706/S9712

  • 48 portów 100MbE (SFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2F48SEC0:

Karta 100MbE dla S9703/S9706/S9712

  • 48 portów 100MbE (SFP);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6)
Karty 1GbE
EH1D2G24SSA0:

Karta 1GbE dla S9703/S9706/S9712

  • 24 porty 100/1000MbE (SFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 8184;
  • FIB: 12000 (IPv4) / 6 000 (IPv6)

Obsługiwane tylko w wersjach V200R001C00, V200R002C00 i V200R003C00
EH1D2G24SEC0:

Karta 1GbE dla S9703/S9706/S9712

  • 24 porty 100/1000MbE (SFP);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6)
EH1D2G24SED0:

Karta 1GbE dla S9703/S9706/S9712

  • 24 porty 100/1000MbE (SFP);
  • Tablica adresów MAC: 512 000;
  • Tablica ARP: 16376;
  • FIB: 512 000 (IPv4) / 256 000 (IPv6)
EH1D2G24TFA0:

Karta 1GbE dla S9703/S9706/S9712

  • 24 porty 10/100/1000MbE (RJ45);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 8184;
  • FIB: 12000 (IPv4) / 8000 (IPv6)
EH1D2G48SEA0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 100/1000MbE (SFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2G48SFA0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 100/1000MbE (SFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 8184;
  • FIB: 12000 (IPv4) / 6000 (IPv6)
EH1D2G48SEC0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 100/1000MbE (SFP);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6)
EH1D2G48SED0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 100/1000MbE (SFP);
  • Tablica adresów MAC: 512 000;
  • Tablica ARP: 16376;
  • FIB: 512 000 (IPv4) / 256 000 (IPv6)
EH1D2G48TEA0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 10/100/1000MbE (RJ45);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2G48TFA0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 10/100/1000MbE (RJ45);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 8184;
  • FIB: 12000 (IPv4) / 6000 (IPv6)
EH1D2G48TEC0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 10/100/1000MbE (RJ45);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6)
EH1D2G48TED0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 10/100/1000MbE (RJ45);
  • Tablica adresów MAC: 512 000;
  • Tablica ARP: 16376;
  • FIB: 512 000 (IPv4) / 256 000 (IPv6)
EH1D2G48TBC0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 10/100/1000MbE (RJ45);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6);
EH1D2G48SBC0:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 100/1000MbE (SFP);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6);
EH1D2G48TX1E:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 10/100/1000MbE (RJ45);
  • Tablica adresów MAC: 1M;
  • Tablica ARP: 256 000;
  • FIB:
  • IPv4: S9706/S9712: 256 000 (bez licencji aktywowane) i 1M (z licencją aktywowane) (IPv4); S9703: 150 000;
  • IPv6: S9706/S9712: 128 000 (bez licencji aktywowane) i 464 000 (z licencją aktywowane); S9703: 150 000;
  • PPPoE użytkowników: 256 (bez licencji aktywowane) i 8000 (z licencją aktywowane)
  • AP: 16 (bez licencji aktywowane) i 1024 (z licencją aktywowane)
EH1D2G48SX1E:

Karta 1GbE dla S9703/S9706/S9712

  • 48 portów 100/1000MbE (SFP);
  • Tablica adresów MAC: 1M;
  • Tablica ARP: 256 000;
  • FIB:
  • IPv4: S9706/S9712: 256 000 (bez licencji aktywowane) i 1M (z licencją aktywowane) (IPv4); S9703: 150 000 (IPv4);
  • IPv6: S9706/S9712: 128 000 (bez licencji aktywowane) i 464 000 (z licencją aktywowane); S9703: 150 000;
  • PPPoE użytkowników: 256 (bez licencji aktywowane) i 8000 (z licencją aktywowane)
  • AP: 16 (bez licencji aktywowane) i 1 024 (z licencją aktywowane)
Karty combo 1GbE
EH1D2S24CSA0:

Karta 1GbE dla S9703/S9706/S9712

  • 16 portów 100/1000MbE (SFP) i 8 portów combo 1GbE (RJ45/SFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 8184;
  • FIB: 12000 (IPv4) / 6000 (IPv6)

Obsługiwane tylko w wersjach V200R001C00, V200R002C00 i V200R003C00
EH1D2S24CEA0:

Karta 1GbE dla S9703/S9706/S9712

  • 16 portów 100/1000MbE (SFP) i 8 portów combo 1GbE (RJ45/SFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2T36SEA0:

Karta 1GbE dla S9703/S9706/S9712

  • 36 portów 10/100/1000MbE (RJ45) i 12 portów 100/1000MbE (SFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
Karty 10GbE
EH1D2X02XEA0:

Karta 10GbE dla S9703/S9706/S9712

  • 2 porty 10GbE (XFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2X02XEC0 / EH1D2X02XEC1:

Karta 10GbE dla S9703/S9706/S9712

  • 2 porty 10GbE (XFP);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6)
EH1D2X04XEA0:

Karta 10GbE dla S9703/S9706/S9712

  • 4 porty 10GbE (XFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2X04XEC0 / EH1D2X04XEC1:

Karta 10GbE dla S9703/S9706/S9712

  • 4 porty 10GbE (XFP);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6)
EH1D2X04XED0:

Karta 10GbE dla S9703/S9706/S9712

  • 4 porty 10GbE (XFP);
  • Tablica adresów MAC: 512 000;
  • Tablica ARP: 16376;
  • FIB: 512 000 (IPv4) / 256 000 (IPv6)
EH1D2X08SED4 / EH1D2X08SED5:

Karta 10GbE dla S9703/S9706/S9712

  • 8 portów 10GbE (SFP+);
  • Tablica adresów MAC: 512 000;
  • Tablica ARP: 16376;
  • FIB: 512 000 (IPv4) / 256 000 (IPv6)
EH1D2X12SSA0:

Karta 10GbE dla S9703/S9706/S9712

  • 12 portów 10GbE (SFP+);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 8184;
  • FIB: 12000 (IPv4) / 6000 (IPv6)
EH1D2X16SFC0:

Karta 10GbE dla S9703/S9706/S9712

  • 16 portów 10GbE (SFP+);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 8184;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2X40SFC0:

Karta 10GbE dla S9703/S9706/S9712

  • 40 portów 1/10GbE (SFP/SFP+);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 8184;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2X48SEC0:

Karta 10GbE dla S9703/S9706/S9712

  • 48 portów 1/10GbE (SFP/SFP+);
  • Tablica adresów MAC: 256 000;
  • Tablica ARP: 44000;
  • FIB: 128 000 (IPv4) / 80000 (IPv6)
Karty combo 10GbE
EH1D2S04SX1E:

Karta 10GbE dla S9703/S9706/S9712

  • 4 porty 10GbE (SFP+), 16 portów 100/1000MbE (SFP) i 8 portów combo 1GbE (RJ45/SFP);
  • Tablica adresów MAC: 1M;
  • Tablica ARP:  256 000;
  • FIB:
  • IPv4: S9706/S9712: 256 000 (bez licencji aktywowane) i 1M (z licencją aktywowane); S9703: 150 000;
  • IPv6: S9706/S9712: 128 000 (bez licencji aktywowane) i 464 000 (z licencją aktywowane); S9703: 150 000;
  • PPPoE użytkowników: 256 (bez licencji aktywowane) i 8000 (z licencją aktywowane);
  • AP: 16 (bez licencji aktywowane) i 1 024 (z licencją aktywowane)
EH1D2S08SX1E:

Karta 10GbE dla S9703/S9706/S9712

  • 8 portów 10GbE (SFP+) i 8 portów combo 1GbE (RJ45/SFP);
  • Tablica adresów MAC: 1M;
  • Tablica ARP:  256 000;
  • FIB:
  • IPv4: S9706/S9712: 256 000 (bez licencji aktywowane) i 1M (z licencją aktywowane); S9703: 150 000;
  • IPv6: S9706/S9712: 128 000 (bez licencji aktywowane) i 464 000 (z licencją aktywowane); S9703: 150 000;
  • PPPoE użytkowników: 256 (bez licencji aktywowane) i 8000 (z licencją aktywowane);
  • AP: 16 (bez licencji aktywowane) i 1024 (z licencją aktywowane)
EH1D2T24XEA0:

Karta 10GbE dla S9703/S9706/S9712

  • 2 porty 10GbE (SFP+) i 24 porty 10/100/1000MbE (RJ45);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2S24XEA0:

Karta 10GbE dla S9703/S9706/S9712

  • 24 porty 100/1000MbE (SFP) i 2 porty 10GbE (XFP);
  • Tablica adresów MAC: 32000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2S24XEC0:

Karta 10GbE dla S9703/S9706/S9712

  • 24 porty 100/1000MbE (SFP) i 2 porty 10GbE (XFP);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 128 000 (IPv4) / 64000 (IPv6)
Karty 40GbE
EH1D2L02QFC0:

Karta 40GbE dla S9703/S9706/S9712

  • 2 porty 40GbE (QSFP+);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
EH1D2L08QFC0:

Karta 40GbE dla S9703/S9706/S9712

  • 8 portów 40GbE (QSFP+);
  • Tablica adresów MAC: 128 000;
  • Tablica ARP: 16376;
  • FIB: 16000 (IPv4) / 8000 (IPv6)
Karty POS
EH1D2WM00000:

Karta interfejsu WAN dla S9703/S9706/S9712

  • Obsługuje 10G przełączanie
  • Obsługuje 2 sloty rozszerzeń

Obsługiwane tylko w wersjach V200R001C00, V200R002C00 i V200R003C00

Moduły do kart POS
P1UF:

Moduł do EH1D2WM00000

  • 1 port OC-48c/STM-16c POS-SFP
P4HF:

Moduł do EH1D2WM00000

  • 4 porty OC-12c/STM-4c POS-SFP
P4CF:

Moduł do EH1D2WM00000

  • 4 porty OC-3c/STM-1c POS-SFP
